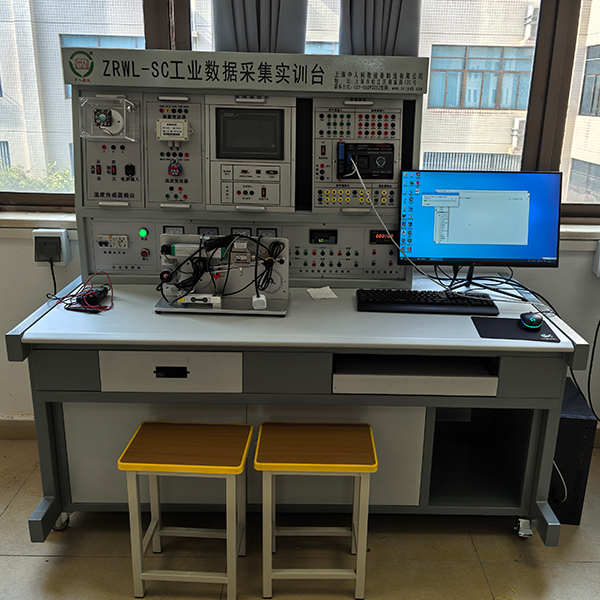

工业数据采集实训台,工业传感器数据采集实训平台
工业数据采集实训台是一台针对电子信息、通信工程、物联网工程、工业数据采集相关专业研发的教学实验实训设备。平台包含了完整的工业数据采集及物联网模块，提供了丰富的实验案例，可以完成多门学科的实验、实训、课程设计及毕业设计，是一款多功能综合型教学实训平台。
设备特点
1、工业互联网可选用4G或者WiFi进行工业互联，支持远程控制设备、读取传感器数据。
2、工业级传感执行器
平台搭载了多个工业级传感器和执行器，具有更精确的数据和更稳定的性能，支持直接面向于工业级项目进行设计开发。
3、多智慧应用场景
支持使用工业级传感器和执行器，搭建多个智慧应用场景。
设备主要技术参数：
输入电压：220V±10% 50Hz
工作环境：温度-10～＋40℃ 相对湿度＜85%（25℃）海拔＜4000m
装置容量：＜1.5KVA
外形尺寸：1500×700×1800mm
设备组成：
该设备由实验台、采集单元、多功能检测机构、NPN及PNP�？椤⑽露却衅髂？�、变送器模块、压力传感器模块、触摸屏单元等多个�？楣钩�。
（一）实验台
主控屏为铁质双层亚光密纹喷塑结构。单相电源输入，经漏电保护器后，经过总开关，通过启、停按钮控制接触器通断。
恒压电源�？椋荷栌小�5V、±12V、±15V、±24V低压交流电源，并设有30V电压表一只，50mA电压表一只，可通过开关进行通断。
直流可调电源模块：0-30V可调，可通过开关进行通断。
多功能智能仪表�？椋菏淙胄藕�: 热电偶：B、S、K、E、T、J、WRe等，热电阻：pt100、Cu50、cu10等或远程压力电阻，电压：0~5V、1~5V、0~10V，电流：0~10mA、0~20mA、4~20mA，线性非标信号：0-100 m V、0-400Ω，输出功能：24V配电或馈电≤50mA，支持2路继电器输出，精 度：0.2%FS±1字或0.5FS±1字，测量范围：-1999~9999测量值显示，温度补偿：0~50℃ 分辨率：±1字，供电方式：DC24V(供电电源); AC220V供电(线性电源)
转速仪表�？椋合允痉段В�999999，可设定转速表/线速度表，精度±0.1%。
实验桌：控制屏铁质双面亚光密纹喷塑结构，桌体采用1.2mm厚钢板喷塑，桌面表面喷塑，防滑耐磨，坚固耐用；设有抽屉（带锁），用于放置工具及资料，电脑桌联体设计，实训桌下方设有元件储存柜，设有四个带刹车的轮子，便于移动和固定，造型美观大方。
（二）采集单元：
（1）4G、WIFI双网边缘采集工业网关：
1.尺寸：105*80*22mm
2.电源：DC24V
3.接口：WLAN/LAN双网口、TTL（波特率1200-230400bit/s）、SIM卡
4.指示灯：NET、WIFI、4G、SVR、DATA
5.WIFI工作模式：STA模式、AP模式
6.协议支持Modbus TCP/UDP、MQTT、FTP、HTTP、Websocket、HTTPS、MQTTS
7.DTU在线模式：可设置为离线模式、永远在线模式、唤醒模式、按需在线模式、周期在线模式。
8.中心连接模式：单主中心连接、主副切换连接、主副同时连接、主副独立传输、主副互联对传。
9.功能设置：ID、注册包、心跳包头、心跳时间、注册包模式、数据发送模式、数据帧间隔、波特率、数据位、校验位、停止位、APN网关、用户名、密码�？刹檠静问�、运行信息、信号质量，一键配置参数、保存参数脚本、加载设备参数、加载参数脚本、网络配参、串口配参。
10.轮询指令：支持10条轮询指令，轮询时间单位可设置为秒、毫秒
11.自定义命令：可通过命令对网关设置
12.数据显示：支持显示调试信息、串口数据发送
13.支持4G远程配参
（2）采集�？�
输入24DC，功率24w，16位输入/16位输出，10AD/2DA，16路继电器输出，16路晶体管输出，带网口，带通讯口-RS232，通讯口RS485，2路高速脉冲输入，6路高速脉冲输出。
（三）多功能检测机构
该机构集位移传感器、角度传感器、转速传感器、称重传感器、压力传感器、曲柄滑块机构及电机于一体。模型整体采用铝合金结构。
（1）位移传感器：
量程：250mm
精度：0.05mm
模拟量输出
（2）角度传感器：
量程：360度
连续旋转无机械限位
线性精度：0.3%F.S
低旋转阻尼
分辨率约为：0.088°
（3）转速传感器：
响应频率：60khz
量程：3000rpm
分辨率：1000
电流：120ma
（4）称重传感器：
响应频率：10Khz
量程：5kg
灵敏度：2mv±10%
阻抗：350Ω
精度：0.03%F.S.
（5）压力传感器：
陶瓷厚膜一体化压阻技术
ASIC技术数字补偿
量程：1.6Mpa
精度：0.1%
过载压力≥2Mpa
（6）曲柄滑块机构：
采用铝合金结构，通过齿轮之间的齿轮传动带动曲柄及滑块进行运动，然后通过机构上的传感器进行测试。
（7）电机：30N/cm
（四）NPN及PNP模块： 采用NPN�？绺惺浇咏�、NPN常闭电感式接近开关、PNP常开光电开关、PNP常闭光电开关、PNP常闭霍尔接近开关、NPN常闭霍尔接近开关、红外光电开关。
（五）温度传感器模块
采用220V电源输入，温控箱采用有机玻璃制作，由温度传感器、风扇及日光灯组成。通过开关可以控制风扇及日光灯。
温度传感器：测量范围50-100℃。
（六）变送器�？�
重量变送器：
工作电压： 24VDC，输入传感器灵敏度：1.0～3.0mV/V，工作环境湿度：10%RH～90%RH（无冷凝），工作温度范围：-20～80℃，精度： 0.1 %F.S。
温度变送器：
24VDC，量程0-100℃，精度：0.2%FS
（七）压力传感器�？�
气泵参数：
电源：DC12V，功率12W
支持无级调节，充气正压，负压真空，支持选配锂电池
气量：3-18L可调，旋钮带有刻度表
尺寸：155*90*75mm
正压≥0.08MPA 负压≥0.05MPA
压力变送器：24VDC，0-2Mpa。
（八）触摸屏单元
液晶屏：7”TFT；背光类型：LED；显示颜色：262K；分辨率：800×480；显示亮度：250cd/ m2；触摸屏：四线电阻式；输入电压：24±20%VDC；额定功率:5W；处理器:Cortex-A7 多核800Mhz；内存：128M；系统存储：128M。电源输入接口、保险丝、以太网口、RS485口全部引出到面板，面板印有对应的丝印接线图。
可完成的实训项目：
1、重量传感器实验
2、压力传感器实验
3、拉力传感器特性测试与标定实验
4、直线位移传感器特性测试与标定实验
5、角度传感器特性测试与标定实验
6、温度传感器静态特性测试与标定实验
7、速度传感器动态特性测试与标定实验
8、接近传感器基础功能验证实验
9、基于触摸屏控制方式的基本指令编程练习
